Diese Skepsis ist verständlich — und falsch. Das Quetschventil-Prinzip ist seit Jahrzehnten in Industrien etabliert, in denen Zuverlässigkeit unter rauen Bedingungen keine Verhandlungssache ist: Bergbau, Abwasseraufbereitung, Pharmazeutik, Lebensmittelverarbeitung, chemische Verfahrenstechnik.
Was diesen Ventiltyp auszeichnet, was er kann und was er konstruktiv nicht leisten kann — dieser Artikel gibt einen vollständigen, unverblümten Überblick.
Ein pneumatisches Quetschventil besteht im Wesentlichen aus drei Komponenten:
Im geöffneten Zustand (kein Steuerdruck): Die Manschette liegt entspannt im Gehäuse, der Durchgang ist vollständig offen — identisch mit einem geraden Rohrstück gleichen Querschnitts.

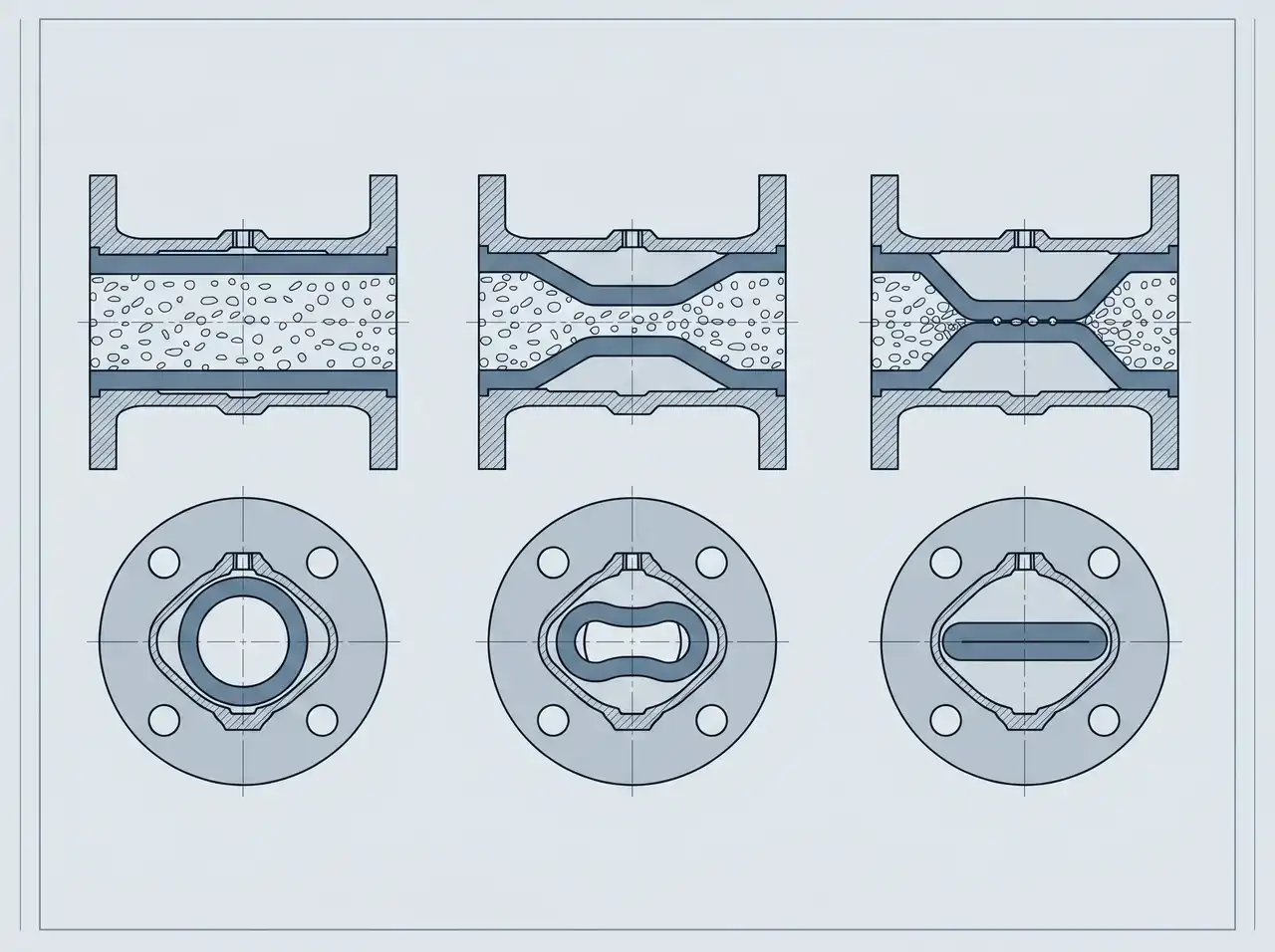

Im geschlossenen Zustand: Steuerdruck wirkt von aussen auf die Manschette. Diese drückt sich von beiden Seiten zur Mitte, bis die Innenwände der Manschette vollständig aufeinanderliegen — leckagefreie Absperrung.
Varianten: Für kontinuierliche Durchflussregelung gibt es proportionale Ausführungen, bei denen der Schliessgrad über den Steuerdruck proportional geregelt wird. Für vollständige Absperrfunktion (binär: auf/zu) ist das Standard-Quetschventil optimiert.
Mechanische Einfachheit ist kein Designkompromiss — sie ist ein Ingenieursziel. Ein pneumatisches Quetschventil hat ein bewegliches Bauteil im Medienstrom: die Manschette. Keine Kugel, kein Schieber, keine Spindel, kein Gleitring. Das reduziert potenzielle Ausfallpunkte auf ein Minimum.
Pneumatische Betätigung nutzt Druckluft — in nahezu jeder Industrieanlage ohnehin vorhanden. Es sind keine Steuerventile mit Positionierungselektronik nötig (für reine Auf/Zu-Funktion), keine Motorkabel, keine Encoder. Die Integration in bestehende Anlagen ist vergleichsweise unkompliziert.
Nicht nur die Anschaffungs- und Installationskosten sind niedriger. Auch Schulungsaufwand, Ersatzteilhaltung (nur Manschetten in wenigen Materialqualitäten) und Wartungskompetenz: Ein Instandhalter ohne Ventilspezialisierung kann eine Manschette wechseln.
Minimale Wartung, definiertes Verschleilteil
Das Wartungskonzept eines Quetschventils ist radikal einfach: Die Manschette ist das einzige Verschleissteil. Wenn sie ausgedient hat, wird sie getauscht. Das Gehäuse, die Druckluftanschlüsse, die pneumatische Steuerung — all das hat typischerweise eine Lebensdauer weit über der der Manschette.
Der Manschettenwechsel dauert je nach Bauform zwischen 5 und 20 Minuten, in den meisten HO-Matic-Ausführungen ohne Ausbau des Ventils aus der Leitung. Das ist ein entscheidender Unterschied zu Armaturen, die für jeden Dichtungstausch eine vollständige Demontage erfordern.
Für Anlagenbetreiber bedeutet das: Wartungsplanung wird kalkulierbar. Manschettenstandzeiten lassen sich durch Betriebsdaten ermitteln und vorausschauend planen (Predictive Maintenance ohne Sensor-Overhead).
Effektive Abdichtung — auch bei Feststoffen
Die Fähigkeit, auch bei Feststoffen leckagefrei zu schliessen, ist eine Eigenschaft, die viele Ventiltypen nicht bieten. Beim Schliessen schiebt die Manschette feste Partikel schlicht vor sich her und drückt sie aus dem Schliessbereich heraus. Das Ergebnis: die Manschette liegt auf sich selbst auf, ohne Feststoffe einzuschliessen — vollständige Dichtwirkung auch in partikelbeladenen Strömen.
Diese Eigenschaft ist in der Schüttguttechnik, Mineralienverarbeitung und überall dort relevant, wo andere Ventiltypen durch eingeklemmte Partikel nicht mehr dicht schliessen.
Korrosions- und Abrasionsbeständigkeit durch Materialwahl

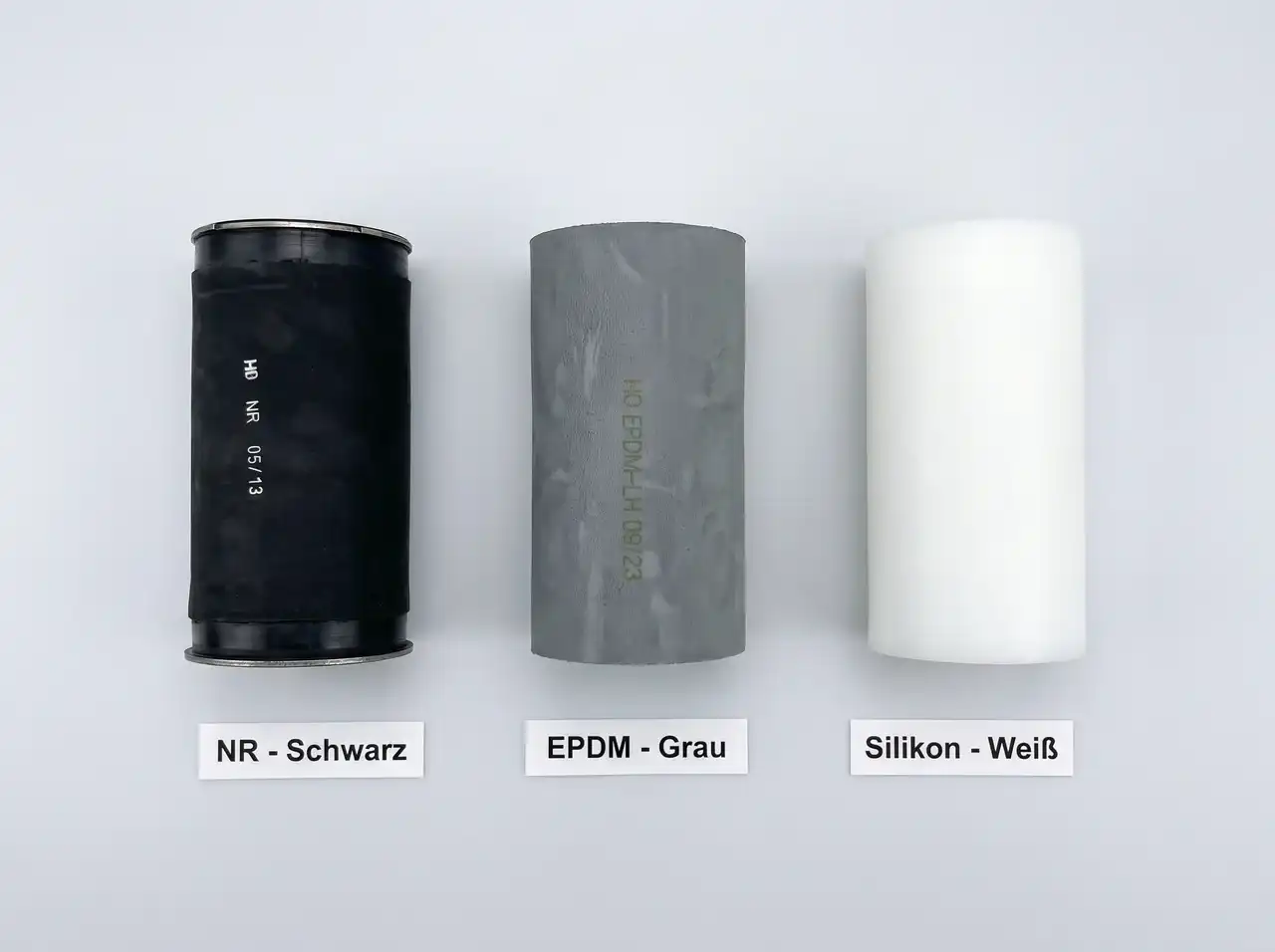

Da nur die Manschette Medienkontakt hat, kann deren Material exakt auf das Medium abgestimmt werden — ohne Rücksicht auf Gehäusematerial, Antrieb oder andere Komponenten:

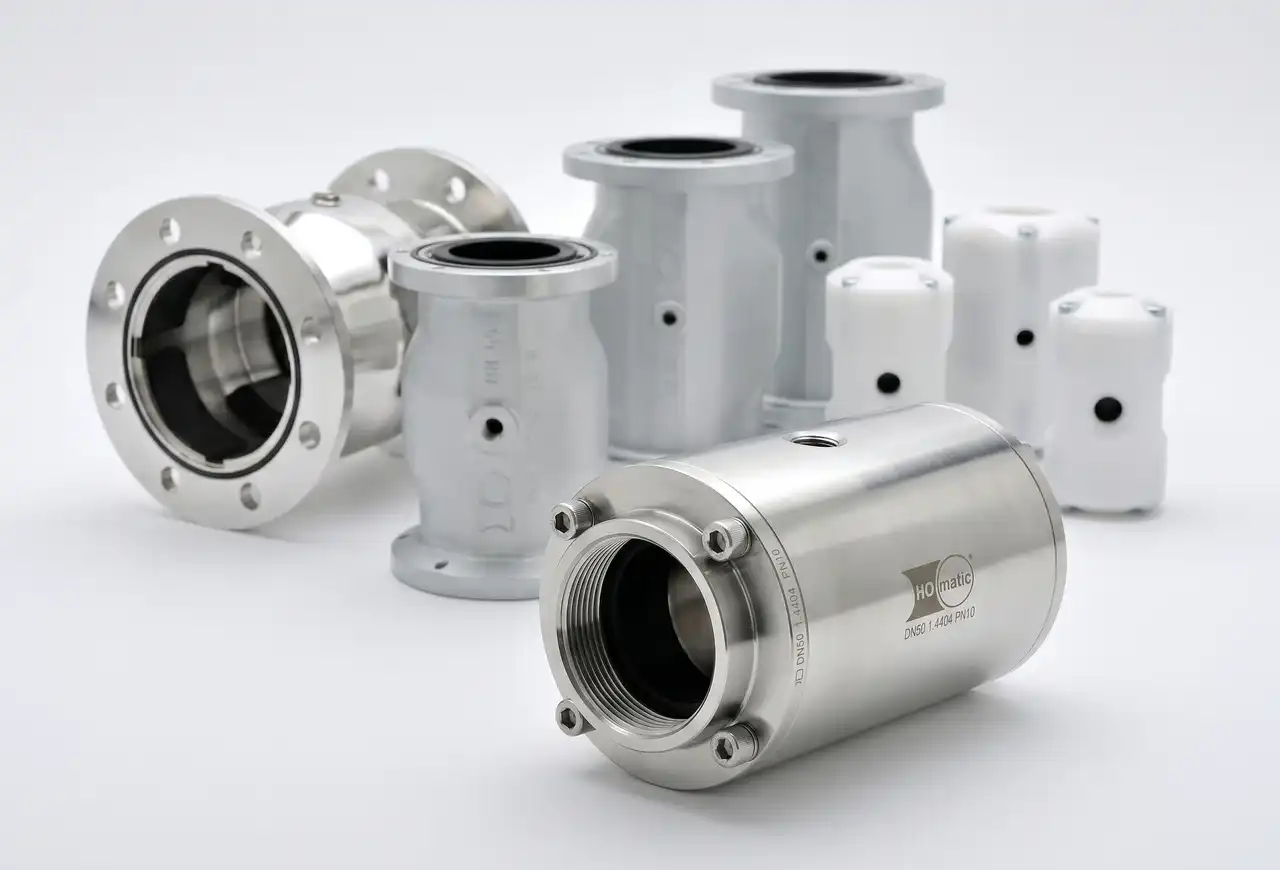

Diese Modularität — ein Gehäuse, austauschbare Manschette in verschiedenen Materialqualitäten — reduziert die Lagerhaltung und vereinfacht das Engineering für unterschiedliche Prozessbereiche einer Anlage.
Nullkontamination durch Vollkapselung
Das Prozessmedium berührt ausschliesslich die Innenseite der Manschette. Metallische Bauteile, Schmiermittel oder Antriebskomponenten kommen zu keinem Zeitpunkt mit dem Medium in Berührung. Das ist eine systembedingte Eigenschaft — keine Designoption, die im falschen Einbaufall entfällt.
In Branchen mit strengen Rein- oder Hygienevorschriften (Pharma, Lebensmittel, Halbleiterfertigung) ist diese Eigenschaft nicht nur ein Komfortvorteil, sondern eine regulatorische Voraussetzung, die das Quetschventil ohne zusätzliche Massnahmen erfüllt.
Technische Ehrlichkeit ist Teil einer guten Auslegungsberatung. Pneumatische Quetschventile haben klar definierte Einsatzgrenzen, die bei der Auslegung berücksichtigt werden müssen.
Temperaturbereich der Elastomere

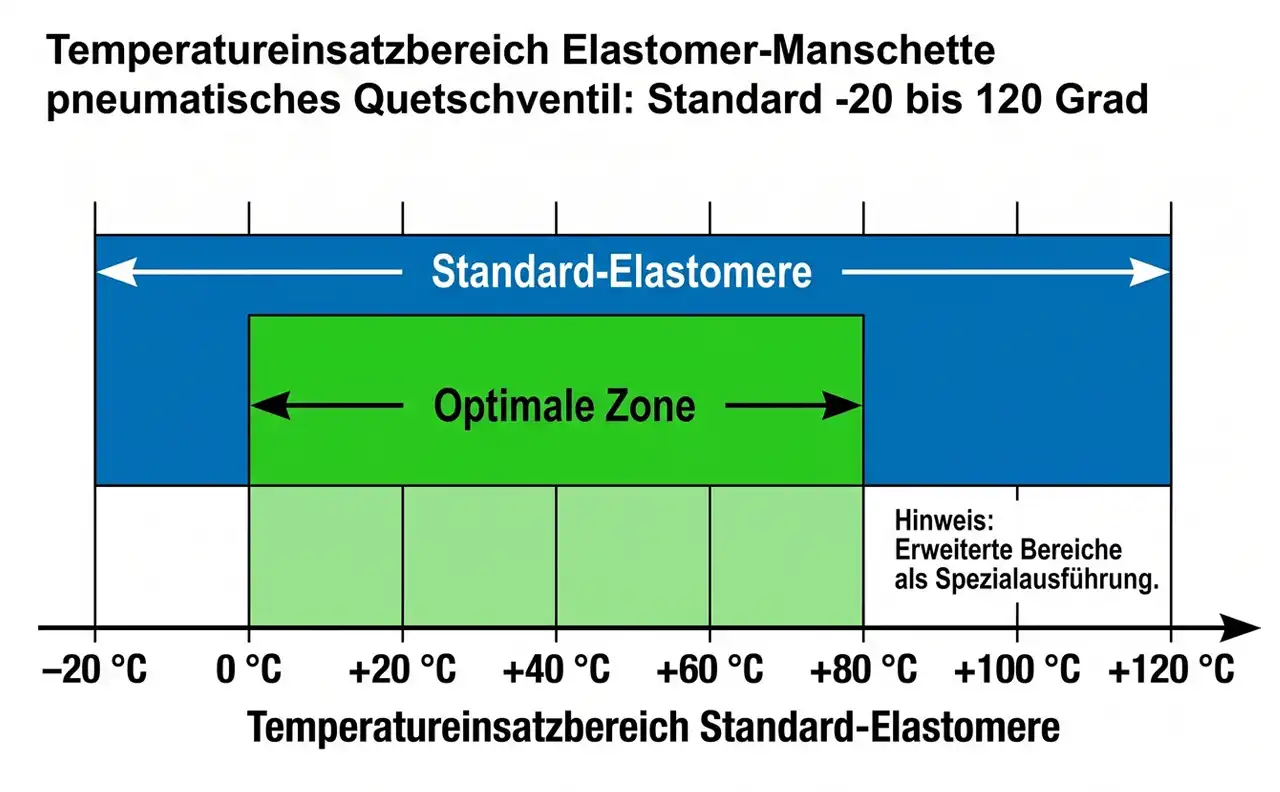

Die verfügbaren Standardqualitäten decken einen Betriebsbereich von typischerweise −20 °C bis +120 °C ab. Dieser Bereich umfasst die grosse Mehrheit industrieller Prozesse.
Ausserhalb dieses Bereichs existieren Spezialwerkstoffe — sie erkaufen sich jedoch erweiterte Temperaturgrenzen durch Kompromisse bei anderen mechanischen Eigenschaften (verringerte Elastizität, kürzere Standzeiten, eingeschränkte chemische Beständigkeit). Für dauerhafte Hochtemperaturanwendungen über 130 °C sind alternative Ventilkonzepte zu prüfen.
Druckbereich
Pneumatische Quetschventile sind für Mediumdrücke bis ca. 5 bar ausgelegt. Da für das vollständige Schliessen ein Differenzdruck von ca. 2,5 bar zwischen Steuerdruck und Mediumdruck benötigt wird, sind bei 5 bar Mediumdruck ca. 7,5 bar Steuerdruck erforderlich.
Jenseits dieses Druckniveaus steigen die Belastungen auf die Manschette im Schliessvorgang überproportional an, was die Standzeit deutlich reduziert. Für Hochdruckanwendungen (> 6 bar Mediumdruck) sind Quetschventile konstruktiv nicht die erste Wahl.
Bei sehr kleinen Nennweiten (DN < 15) ist die proportionale Regelcharakteristik des Quetschventils durch die Geometrie der Manschette eingeschränkt. Für Präzisionsregulierung kleiner Volumenströme sind hier andere Ventilkonzepte zu evaluieren.
Geeignet, wenn:
Nicht geeignet, wenn:
