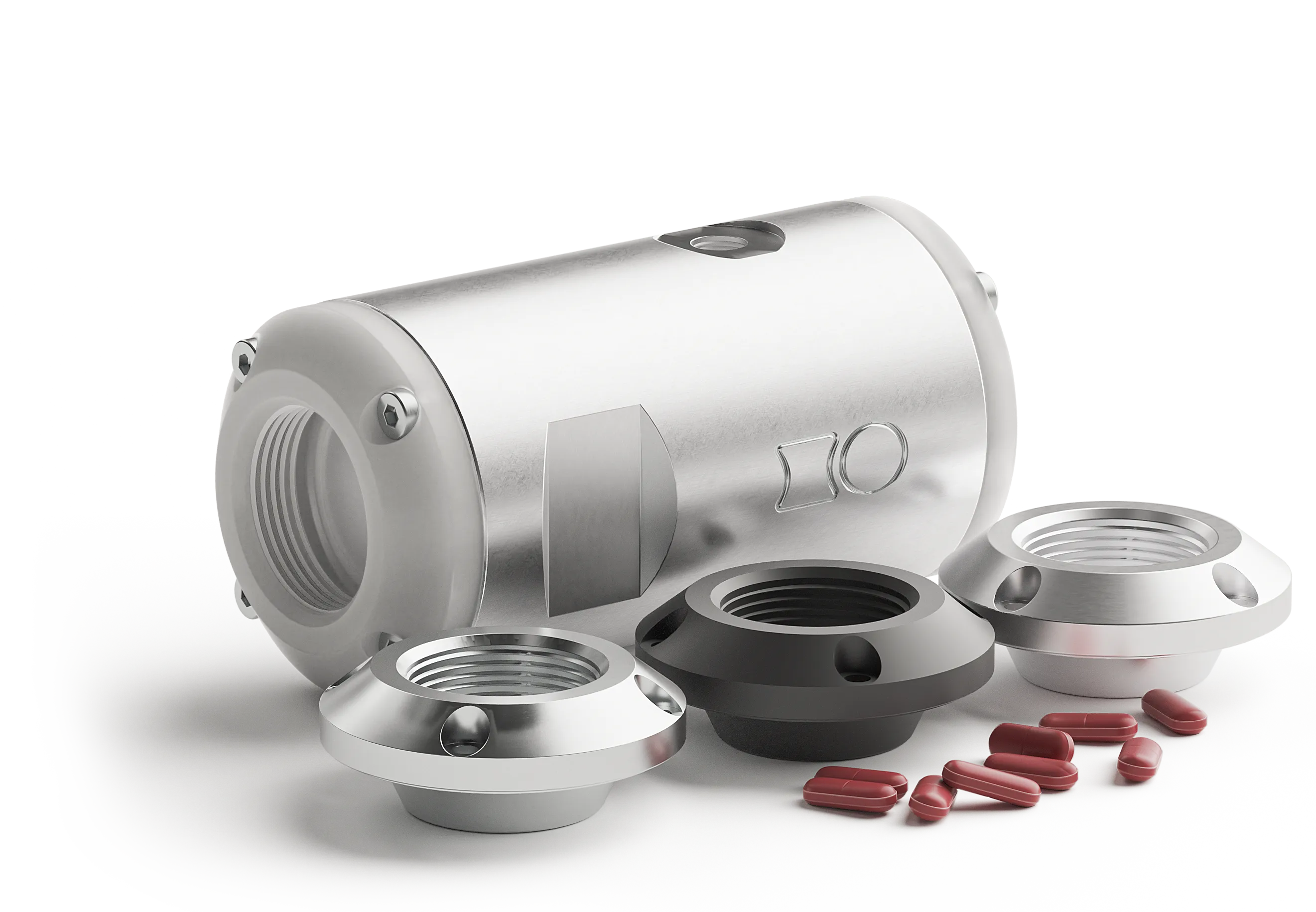

Vanne à manchon HO-Matic série 80

Notre système modulaire universel avec un grand nombre de raccordements, allie la technologie la plus récente à une facilité d'utilisation optimale. Les versions tri-clamp, tube à lait, raccords filetés et raccords conçus pour le client, ainsi que la certification FDA / ATEX répondent à toutes les exigences.

raccord fileté G ⅜”, ½", ¾", 1”, 1¼", 1½", 2"
DN10, DN15, DN20, DN32, DN40, DN50

spécification des matériaux

corps, sans contact avec le produit:
alliage d’aluminium (alimentaire conforme), anodisé incolore
bouchon à vis:
au choix:
– matière synthétique POM, blanc naturel
– matière synthétique POM-ELS,conductible, noir
– aluminium, anodisé incolore
– acier inox
vis:
acier galvanisé
manchon tubulaire flexible:
au choix

données CAD

taille 10       dxf / stp
taille 15       dxf / stp
taille 20       dxf / stp
taille 25       dxf / stp
taille 32       dxf / stp
taille 40       dxf / stp
taille 50       dxf / stp
